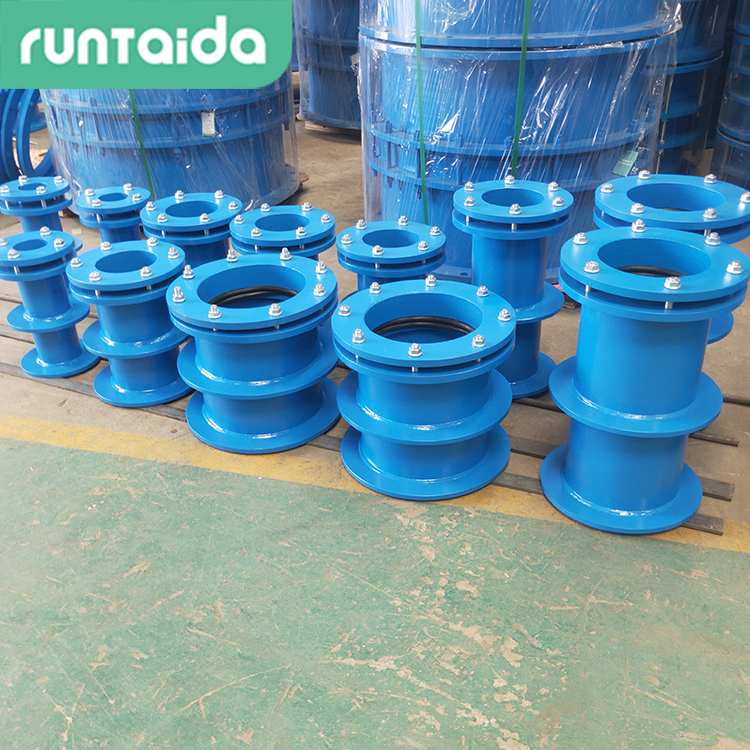

陜西02S404柔性防水套管方向
- 品牌：???潤泰達
- 型號：???02S404
一、柔性防水套管按結構分類
柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形，或有嚴密防水要求的建筑物，按結構柔性防水套管分為A型和B型，A型一般用在水池或穿入墻內，B型用于穿入構建筑物外墻，另外密封圈也有區別，Ⅰ型密封圈用于一般防水要求，Ⅱ型密封圈用于較嚴密的防水要求。按形狀分為錐形圈和圓形圈。當柔性防水套管的安裝與其他設備連接的比較近，比如泵或增壓設備，應在其他設備的前端加裝柔性接頭，起到很好的保護作用。
二、柔性防水套管按質量分類
柔性防水套管因?yàn)槭袌?chǎng)的不規范競爭，現階段分為國標和非標兩種，國標指按建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與管壁厚度都有嚴格的要求。按設計標準尺寸制作。非標指在外形與大概結構符合圖集要求外，對法蘭厚度、翼環厚度、管徑與管壁厚度做出下差尺寸，從而減少重量，降低成本。嚴格來說，這些是不合格的產品，當然對厚度及管壁做稍微下差尺寸，能減少工程成本也不至于影響使用，但是一定程度上影響使用性能。
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
ι |
ι0 |
ι1 |
ι2 |
δ1 |
δ2 |
δ3 |
n-M |
A型重量 |
B型重量 |
|||
|
Ⅰ型 |
Ⅱ型 |
Ⅰ型 |
Ⅱ型 |
Ⅰ型 |
Ⅱ型 |
|||||||||||||
|
50 |
60 |
95 |
65 |
145 |
200 |
65 |
28 |
/ |
72 |
30 |
3.5 |
4 |
8 |
4-M12 |
14.40 |
/ |
14.60 |
/ |
|
65 |
76 |
114 |
80 |
165 |
220 |
65 |
28 |
25 |
72 |
30 |
3.75 |
4 |
8 |
4-M12 |
16.89 |
17.07 |
17.18 |
17.35 |
|
80 |
89 |
127 |
95 |
180 |
235 |
65 |
28 |
25 |
76 |
38 |
4 |
4 |
10 |
4-M16 |
21.12 |
21.31 |
21.42 |
21.61 |
|
100 |
108 |
146 |
114 |
200 |
255 |
65 |
28 |
25 |
76 |
38 |
4 |
4.5 |
10 |
6-M16 |
24.37 |
24.58 |
24.71 |
24.92 |
|
125 |
133 |
180 |
140 |
235 |
290 |
65 |
28 |
25 |
76 |
38 |
4 |
6 |
10 |
6-M16 |
31.92 |
32.31 |
32.43 |
32.82 |
|
150 |
159 |
203 |
165 |
260 |
315 |
65 |
28 |
25 |
76 |
38 |
4.5 |
6 |
10 |
6-M16 |
35.77 |
36.17 |
36.31 |
36.72 |
|
200 |
219 |
265 |
226 |
320 |
375 |
65 |
28 |
25 |
76 |
38 |
6 |
6 |
10 |
8-M16 |
44.69 |
45.29 |
45.29 |
45.87 |
|
250 |
273 |
325 |
280 |
380 |
435 |
65 |
28 |
25 |
76 |
38 |
8 |
8 |
10 |
8-M20 |
59.41 |
60.22 |
60.43 |
61.33 |
|
300 |
325 |
377 |
333 |
435 |
495 |
72 |
32 |
30 |
90 |
46 |
8 |
10 |
10 |
8-M20 |
89.37 |
90.02 |
90.35 |
91.14 |
|
350 |
377 |
426 |
385 |
485 |
545 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
8-M20 |
99.74 |
100.3 |
100.7 |
101.5 |
|
400 |
426 |
480 |
435 |
540 |
600 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
12-M20 |
114.0 |
114.8 |
115.3 |
116.4 |
|
450 |
480 |
530 |
488 |
590 |
650 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
12-M20 |
124.1 |
124.7 |
/ |
/ |
|
500 |
530 |
585 |
538 |
645 |
705 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
16-M20 |
139.3 |
140.5 |
/ |
/ |
|
600 |
630 |
690 |
640 |
755 |
820 |
75 |
40 |
30 |
104 |
54 |
10 |
10 |
12 |
16-M24 |
197.2 |
198.2 |
/ |
/ |
|
700 |
720 |
780 |
730 |
845 |
910 |
75 |
40 |
30 |
104 |
54 |
10 |
10 |
12 |
20-M24 |
222.6 |
223.7 |
/ |
/ |
|
800 |
820 |
880 |
830 |
950 |
1020 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
280.0 |
282.3 |
/ |
/ |
|
900 |
920 |
980 |
930 |
1050 |
1120 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
309.6 |
312.2 |
/ |
/ |
|
1000 |
1020 |
1080 |
1030 |
1150 |
1220 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
24-M27 |
341.1 |
344.0 |
/ |
/ |
